江蘇興榮銅業有限公司現緊鄰廠界處安裝兩臺冷卻塔機組和空壓機房，機組運行時產生的噪聲影響距離廠界約20m處的居民樓。故業主決定采取降噪措施治理噪聲污染。

　　已知機組運行時，靠近廠界邊緣的廠內人員通道處噪聲***高為69dB(A)。

　　2方案編制的依據

　　?《聲環境質量標準》（GB3096-2008）；

　　?《工業企業廠界環境噪聲排放標準》（GB12348-2008）；

　　?《建筑設計防火規范》（GB50016-2006）；

　　?《鋼結構設計規范》（GB50017-2003）；

　　3法規與標準

　　3.1根據《聲環境質量標準》(GB3096-2008)中第四條規定：

　　按區域的使用功能特點和環境質量要求聲環境功能區分為以下五種類型：

　　0類聲環境功能區：指康復療養區等特別需要安靜的區域。

　　1類聲環境功能區：指以居民住宅、醫療衛生、科研設計、行政辦公為主要功能，需要保持安靜的區域。

　　2類聲環境功能區：指以商業金融、集市貿易為主要功能，或者居住、商業、工業混雜，需要維護住宅安靜的區域。

　　3類聲環境功能區：指以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域。

　　4類聲環境功能區：指交通干線兩側一定距離之內，需要防止交通噪聲對周圍環境產生影響嚴重的區域，包括4a類和4b類兩種類型。4a類為高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干路、城市軌道交通（地面段）、內河航道兩側區域；4b類為鐵路干線兩側區域。

　　本項目所在地根據業主提供信息為2類聲環境功能區。

　　3.2根據《工業企業廠界環境噪聲排放標準》(GB12348-2008)中第四條規定：

　　工業企業廠界環境噪聲不得超過表1規定的排放限值。

　　表1工業企業廠界環境噪聲排放限值單位：dB（A）

　　夜間頻發噪聲的***大聲級超過限值的幅度不得高于10dB（A）。

　　夜間偶發噪聲的***大聲級超過限值的幅度不得高于15dB（A）。

　　工業企業若位于未劃分聲環境功能區的區域，當廠界外有噪聲敏感建筑物時，由當?shù)乜h級以上人民政府參照GB3096和GB/T15190的規定確定廠界外區域的聲環境質量要求，并執行相應的廠界環境噪聲排放限值。

　　當廠界與噪聲敏感建筑物距離小于1m時，廠界環境噪聲應在噪聲敏感建筑物的室內測量，并將表1中相應的限值減10dB(A)作為評價依據。

　　4降噪設計目標

　　根據業主降噪需求，結合相關國家標準要求，采取降噪措施后，在排除背景噪聲干擾下滿足廠邊界外1m處噪聲≤50dB(A)。

　　5噪聲控制技術措施

　　5.1治理措施原則

　　①技術性——采用***科學合理的方式達到隔聲降噪的目標；

　?、诤侠硇浴獙τ谛枰陆ㄅc改造的達到整潔、美觀，不影響隔聲改造設備的正常使用及維修；

　　③經濟性——在確保降噪效果的前提下盡可能降低投資費用；

　　④環保性——隔聲中所采用的材料均無毒、無污染、無異味、無輻射；

　?、莅踩浴诟袈暷繕诉_到同時確保防火、堅固等相關目標的相關安全的符合安全要求。

　　5.2治理措施要點

　　噪聲源根據其傳聲機理主要分為兩類：空氣傳聲與固體傳聲。本項目中所治理設備，影響外界聲環境的主要因素為空氣傳聲，因此本設計方案主要治理方向為解決空氣傳聲問題。而解決空氣傳聲的措施中，以吸聲、隔聲措施為主要手段，故本項目中使用的主要降噪材料為吸隔聲墻體、消聲器等。

　　降噪措施要點：①在不影響設備正常運行的前提下，滿足設備隔聲要求；②在降噪設施內滿足設備運行時的正常通風與散熱；③降噪設施應滿足設備的正常檢修。

　　5.3噪聲治理措施

　　設計在冷卻塔、空壓機房外側靠近人員通道處安裝隔聲屏障，隔聲屏障長度50m，高度8m，厚度100mm。

　　為滿足隔聲屏障的抗風壓等級，設計隔聲屏障下采用雙排鋼筋混凝土基礎，基礎尺寸400mm×400mm×1000mm。隔聲屏障主鋼立柱采用125H型鋼，加強支撐鋼架采用φ80、φ60圓管，壁厚2.5mm。

　　6設計小結

　　根據我公司治理經驗，通過以上治理措施，可有效降低設備運行時產生的噪聲。治理后滿足在排除背景噪聲干擾下廠邊界外1m處噪聲≤50dB(A)。

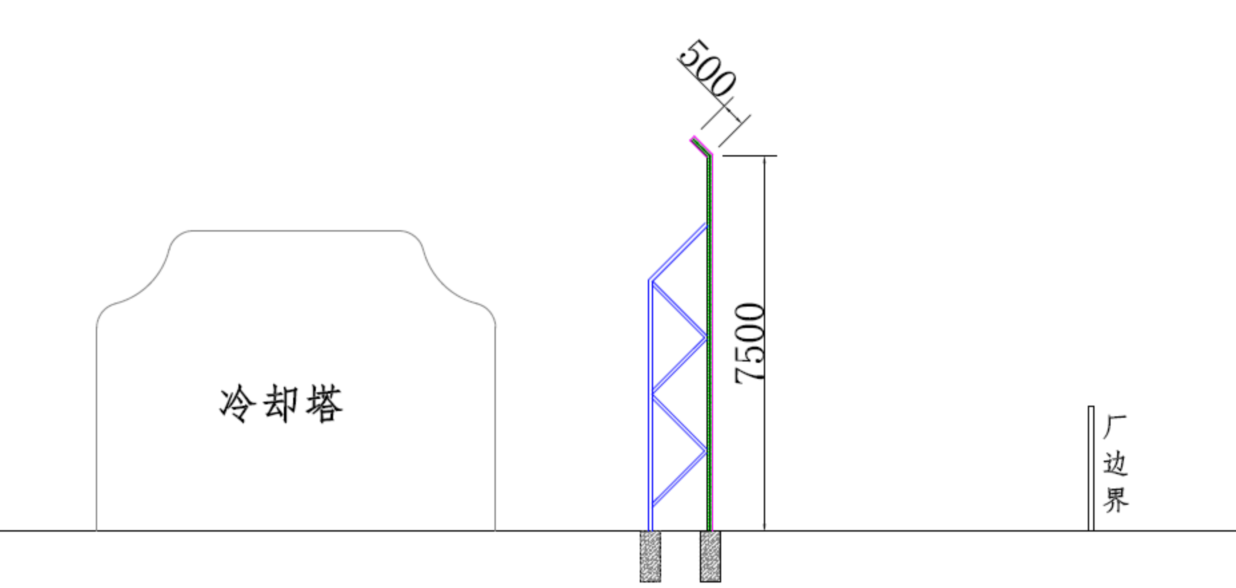

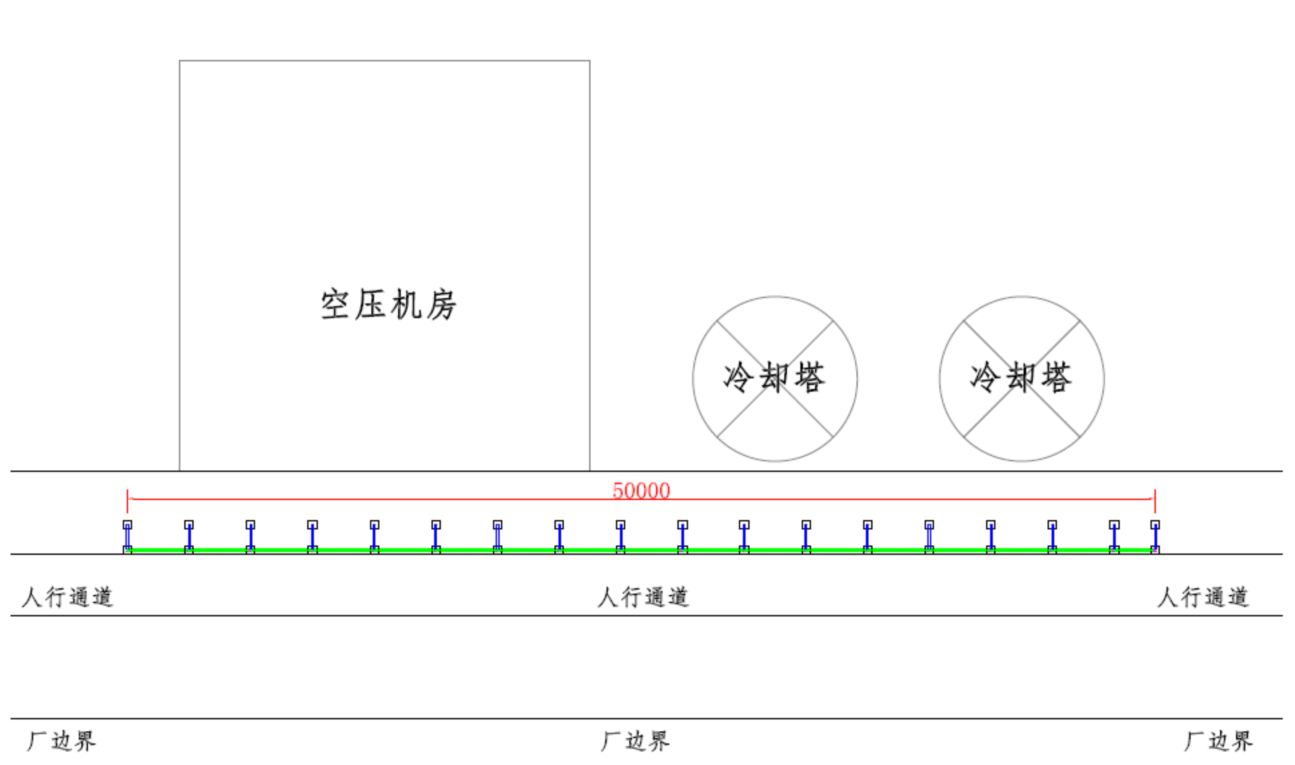

　　7降噪措施圖紙展示

隔聲屏障降噪設計方案
